屏蔽箱测量的方法
2023-02-25 19:20:53

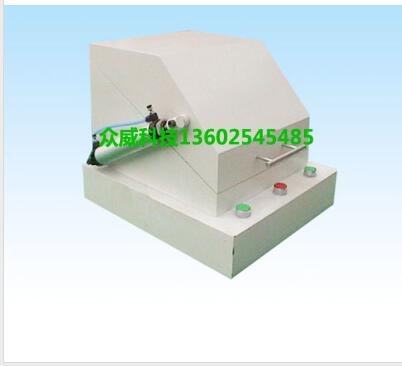

屏蔽箱是一种能将电磁辐射屏蔽的箱子，主要是屏蔽外界对被测产品的干扰，屏蔽箱是利用导电或者导磁材料制成壳、板、套等各种形状屏蔽体，屏蔽的效果其实与屏蔽体制作的材料等都有关系，目前使用屏蔽箱测试频率多集中在300mhz~3Ghz之间，目前超低频和超高频的射频类产品也相继增多，对屏蔽箱的屏蔽效果和测试处理方式提出了新的要求。那么屏蔽箱测量的方法是怎样的呢?下面东莞众威厂家的小编为在大家介绍：
测试需要的物品：网络分析仪、测试天线一对(需要符合频率范围的天线)、射频线、必要的转接头或转接线。
屏蔽箱测量的方法如下：
1.射频线1一端接网络分析仪信号发射端，另一端连接被测箱体外部转接头(SMA或N头)，箱体内部在对应的转接头上连接天线A，形成信号输出端。射频线2一端连接网络分析仪上接收端口，另一端连接天线B，形成信号接收端。
2.在网络分析仪上调整至相应的位置按'marker'进行测试频点设置，设置需要使用到的频点。 (marker一般设置以下几个点进行测试：800MHZ,900MHZ,1.8GHZ,1.9GHZ,2.4GHZ,3.0GHZ,4.0GHZ,5.0GHZ,5.8GHZ.)
3.设置完成后，被测箱体完全打开，将一对天线相对摆放，保持一个天线在箱内，一个天线在箱外，形成较高的接收率，此时记录marker设置频点的读数，一般-8～-16之间。此时关闭箱体，隔开天线的发射和接收，观看网络分析仪屏幕上数值，等相对稳定后记录此时相应频点数值，用关箱后的数值减去开箱时的数值，得到的结果就是屏蔽效果。
以上屏蔽箱测量的方法就分享到这里了，屏蔽箱测量对于屏蔽箱占有决定性作用，为了提高测试效率与数据精准，好的仪器与屏蔽设备都是关键。大家还可以结合上次我们提到的屏蔽箱如何选择一起来了解。
